產品詳情

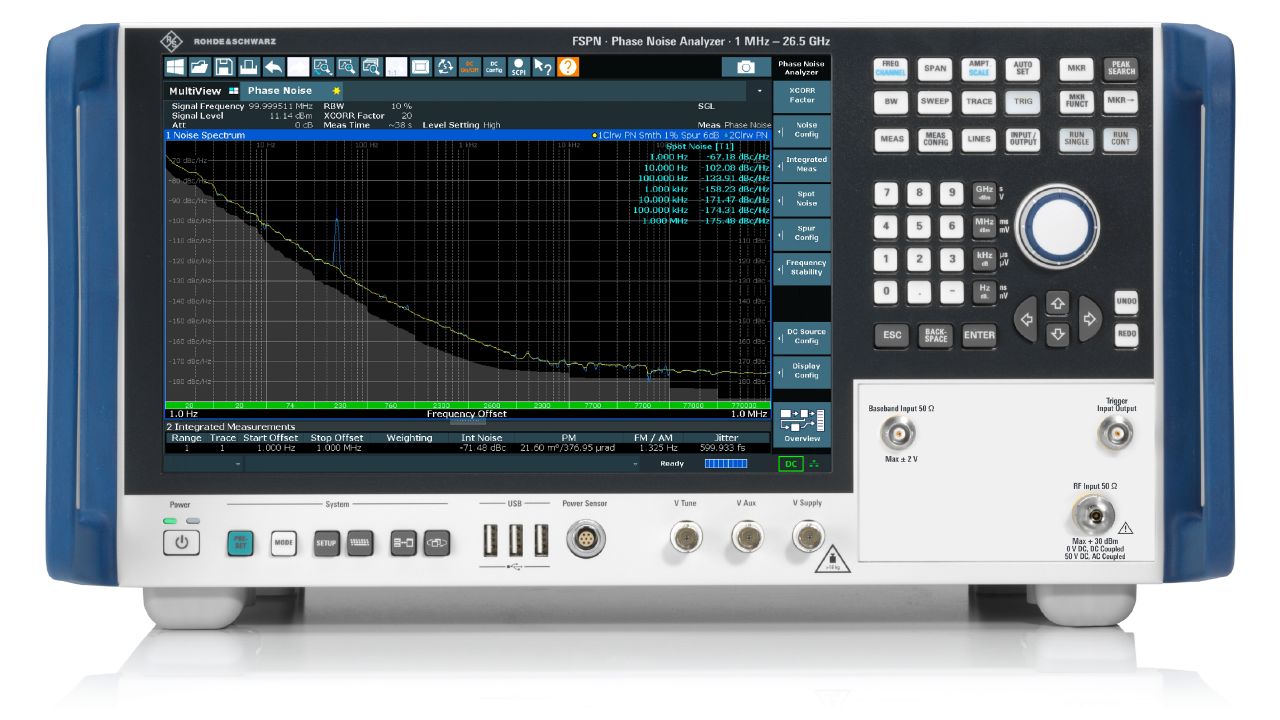

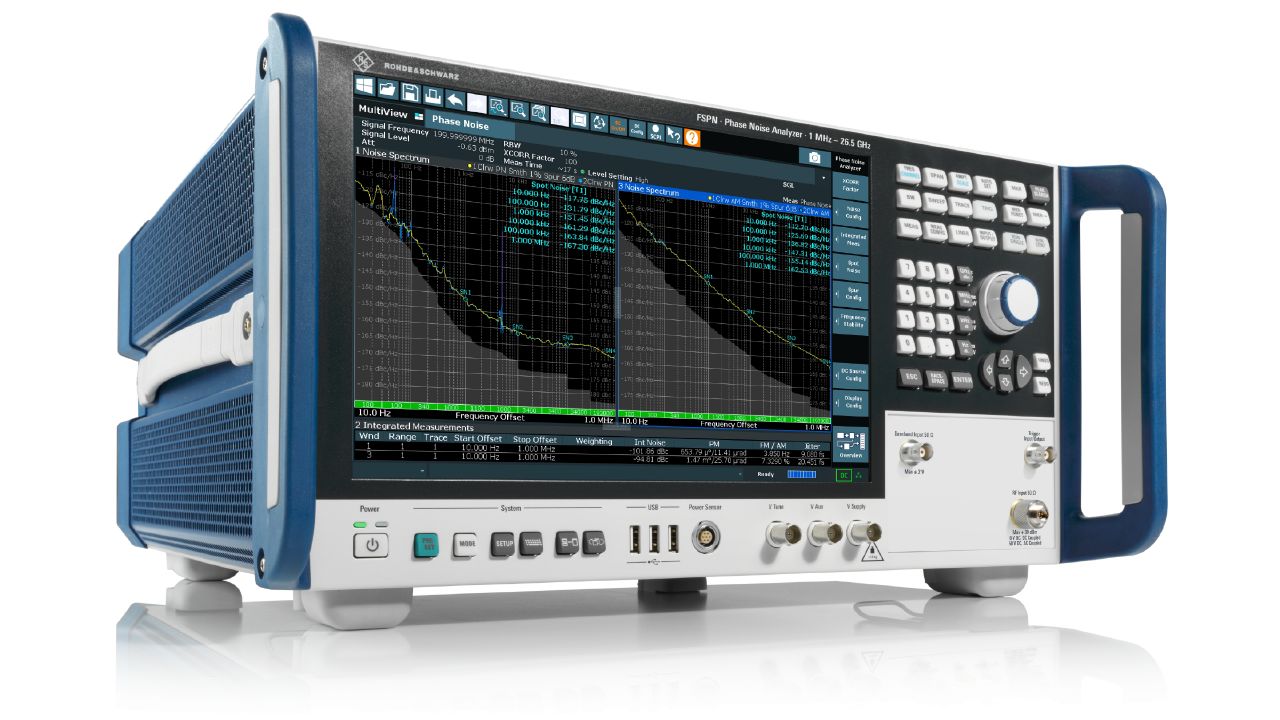

R&S®FSPN 相位噪聲分析儀和 VCO 測試儀具備出色的靈敏度和測量速度，可以測量合成器、壓控振蕩器、恒溫晶體振蕩器和介質振蕩器等信號源的特性。這款儀器非常適用于在嚴苛的開發和生產應用中進行相位噪聲和 VCO 分析。 儀器配備兩個低相位噪聲合成器和實時互相關引擎以提高測量靈敏度，只需少量的互相關即可在生產中測量高質量振蕩器、合成器或壓控振蕩器。增加互相關數量，能夠在研發中測量極為靈敏的商用合成器和振蕩器的特性。
主要特點：
優異的相位噪聲分析儀和VCO 測試儀，測量速度一流
同時測量相位噪聲和幅度噪聲
頻率范圍介于1 MHz 至 26.5 GHz
噪聲極低的內部直流源，便于自動進行VCO 特性測量
自動SCPI 記錄，完全兼容 R&S®FSWP
特性和優點：
1. 測量速度達到限制標準
加快開發設備
儀器能夠快速提供測量結果，便于更快開發和優化信號源。只需數秒，R&SFSPN即可顯示恒溫晶體振蕩器(OCXO)或介質振蕩器(DRO)等高端信號源的相位噪聲跡線。
2. 非常靈敏的相位噪聲測量
實時互相關可提高相位噪聲靈敏度
R&SFSPN集成實時互相關技術，可以測量相位噪聲低的信號源。靈敏度提高程度視執行的互相關次數而定，二者之間的關系如下所示:
ΔL=5·log(n)，其中：
l IAL:提高的相位噪聲靈敏度(單位:dB)，
l in:互相關的數量
R&SFSPN集成的合成器相位噪聲非常低，減少了所需的相關次數，縮短了測量時間。
3. 極為快速的VCO特性測量
R&SFSPN采用噪聲極低的內部直流源，能夠測量壓控振蕩器(VCO)在各種調諧電壓和電源電壓下的相位噪聲。儀器能夠快速測量各種調諧電壓或電源電壓下的VCO特性。分析儀能夠即時輸出以下參數:
頻率與電壓I靈敏度與電壓 l輸出功率與電壓電流損耗與電壓 l輸出功率與頻率
4. 瞬態響應分析
時域中的頻率和相位測量
R&SFSPN具有8GHz帶寬，能夠詳細測量合成器特性、跳頻后穩定時間、斜波和開關時間等。
R&SFSPN提供低至40MHz的窄帶分析功能以進行窄帶特性測量，例如詳細分析鎖相環的瞬態響應。顯示屏為所有跡線提供余暉模式，便于輕松估計參數離散度或是否存在任何異常值。
5. SCPI記錄
借助SCPI記錄，可以輕松從手動操作切換為自動執行測試序列。用戶只需操作儀器，導出使用 MatlabPvthon或C#等不同語言自動創建的腳本，然后復制手動測量即可。
